Suché distribuční transformátory LEF

Dodáváme suché distribuční a měničové transformátory . Nabízíme také trakční transformátory na základě dlouholeté zkušenosti výrobce v zahraničí. Níže naleznete informační tabulku pro distribuční transformátory výrobce LEF. Na základě nařízení komise EU ze dne 21.května 2014 platí od 1.7.2021 Stupeň 2 pro maximální ztráty pod zatížením(Pk) a při chodu na prázdno( Po)





kVA Uk

%

   VN

(kV)

  NN

(kV)

  Po

(W)

 Pk120°C

(W)

 Io

%

 DxHxV

(mm)

 Hmotnost

(kg)
100 6 22 0,4 252 1800 0,60 1250x750x1200 800
160 6 22 0,4 360 2600 0,60 1350x850x1350 1300
250 6 22 0,4 468 3400 0,65 1400x850x1450 1450
400 6 22 0,4 675 4500 0,63 1500x800x1650 1800
630 6 22 0,4 990 7100 1,30 1600x800x1750 2300
800 6 22 0,4 1170 8000 1,10 1600x800x1900 2750
1000 6 22 0,4 1395 9000 1,00 1650x1000x2000 3100
1250 6 22 0,4 1620 11000 0,90 1700x1000x2050 3300
1600 6 22 0,4 1980 13000 0,90 1750x1000x2300 4000
2000 6 22 0,4 2340 16000 0,53 1950x1300x2350 4750
2500 6 22 0,4 2790 19000 0,70 2200x1250x2500 5400
3150 6 22 0,4 3420 22000 0,51 2250x1350x2850 7150

Rozměry a hmotnost jsou informativní a mohou se lišit v závislosti na technických datech. Orientační hodnoty (podle kritérií výzkumu a vývoje).

Možné řešení transformátorů vhledem k místě instalace

Níže pár fotek z našich dodávek a instalací suchých transformátorů dle požadavků zákazníka. Dodáváme krytí IP00, IP31 a pro instalaci malých výkonů na sloup IP34. Dále můžeme nabídnou vývody do boku pásovinou Al.

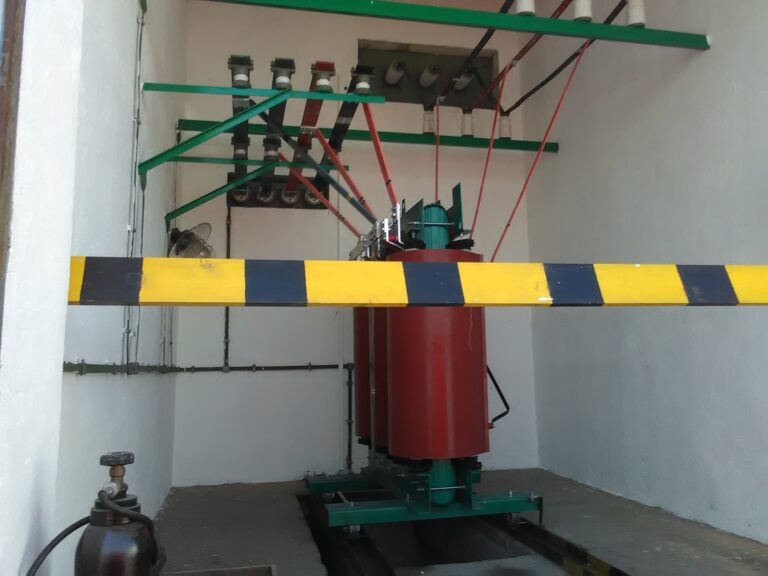

  • LEF 1000kVA , naše instalace

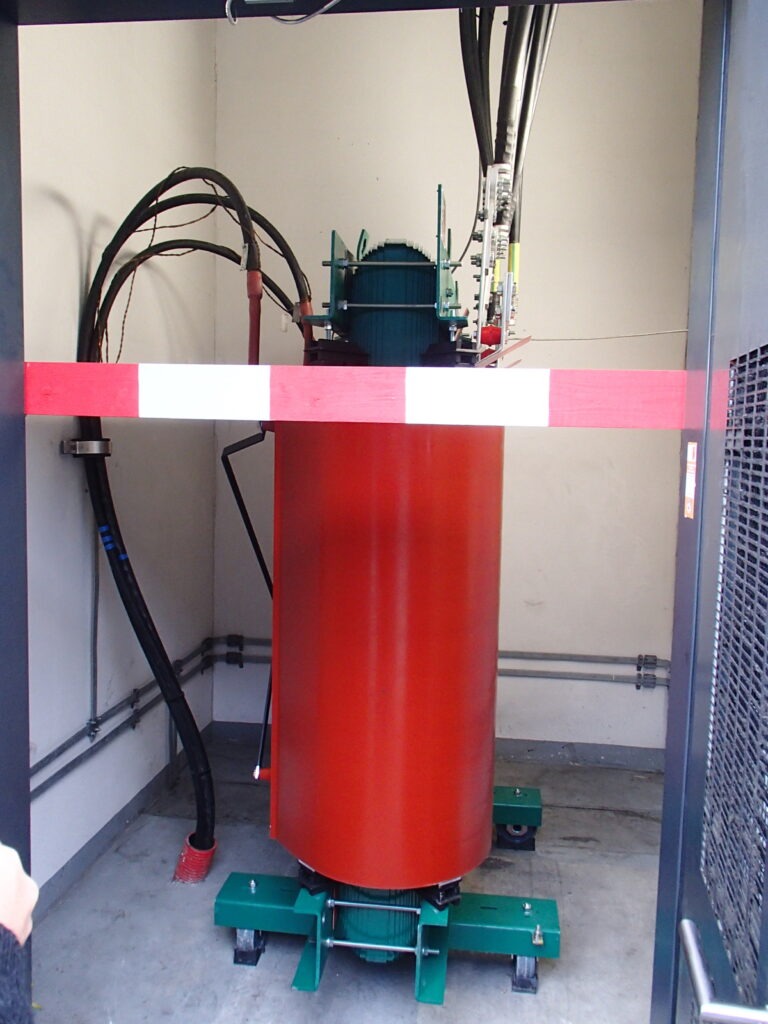

  • LEF 1600kVA, naše instalace

    Suchý distribuční transformátor LEF 1600kVA, 22/0,4kV

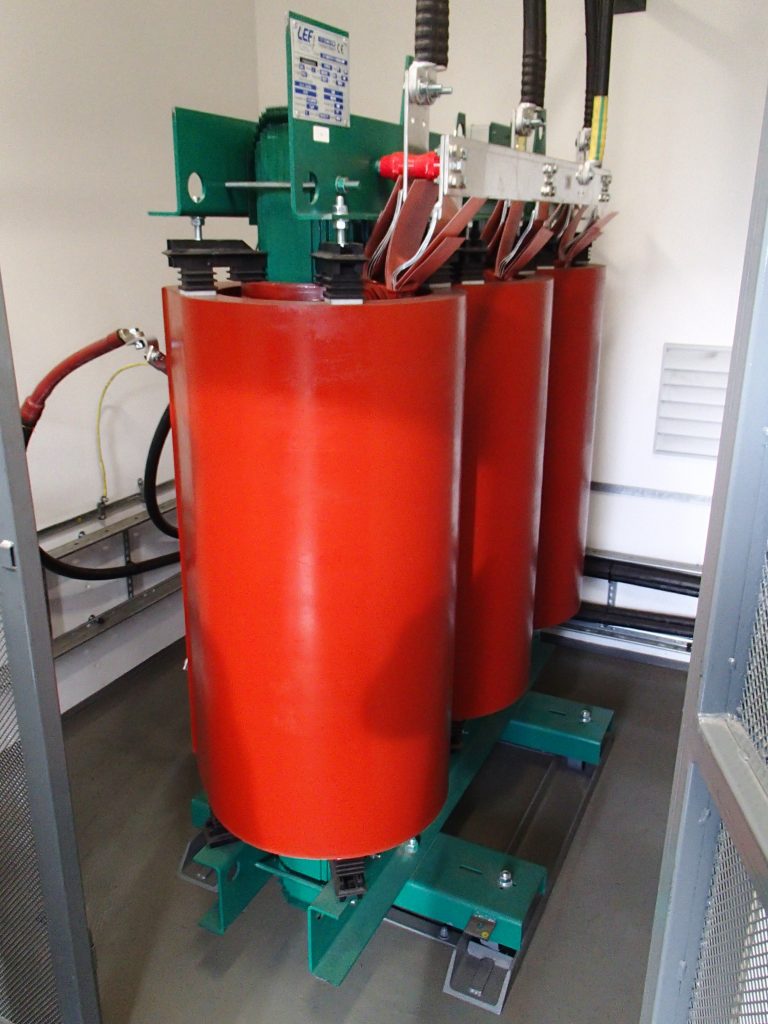

  • LEF 630kVA, instalace zákazník

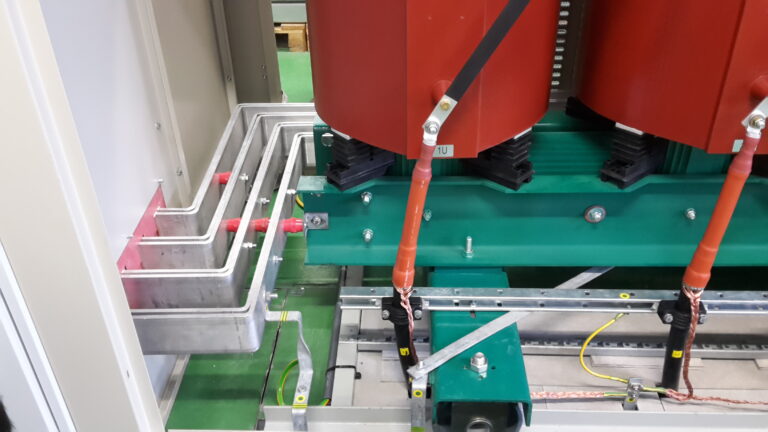

  • LEF 2500kVA, vývody do boku pásovinou Al

    Suchý distribuční transformátor LEF 2500kVA, 22/0,4kV, vývody NN do boku Al pasovinou

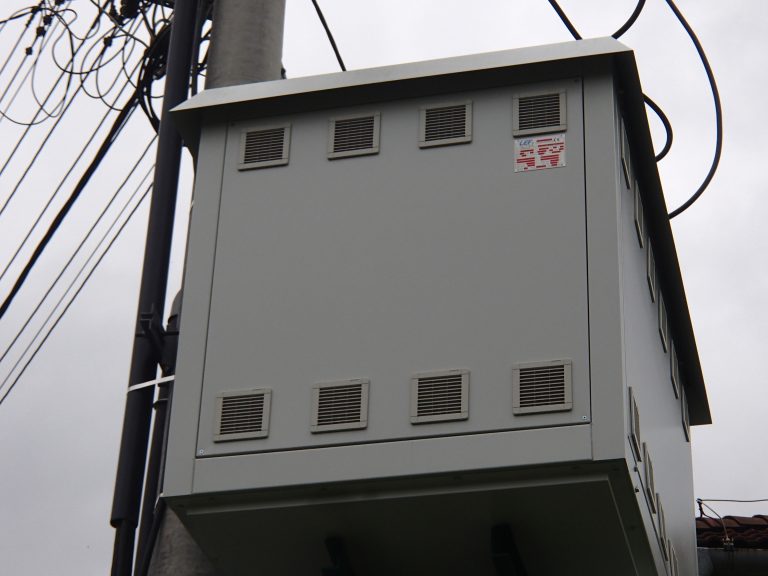

  • LEF 400kVA, IP34, instalace zákazník

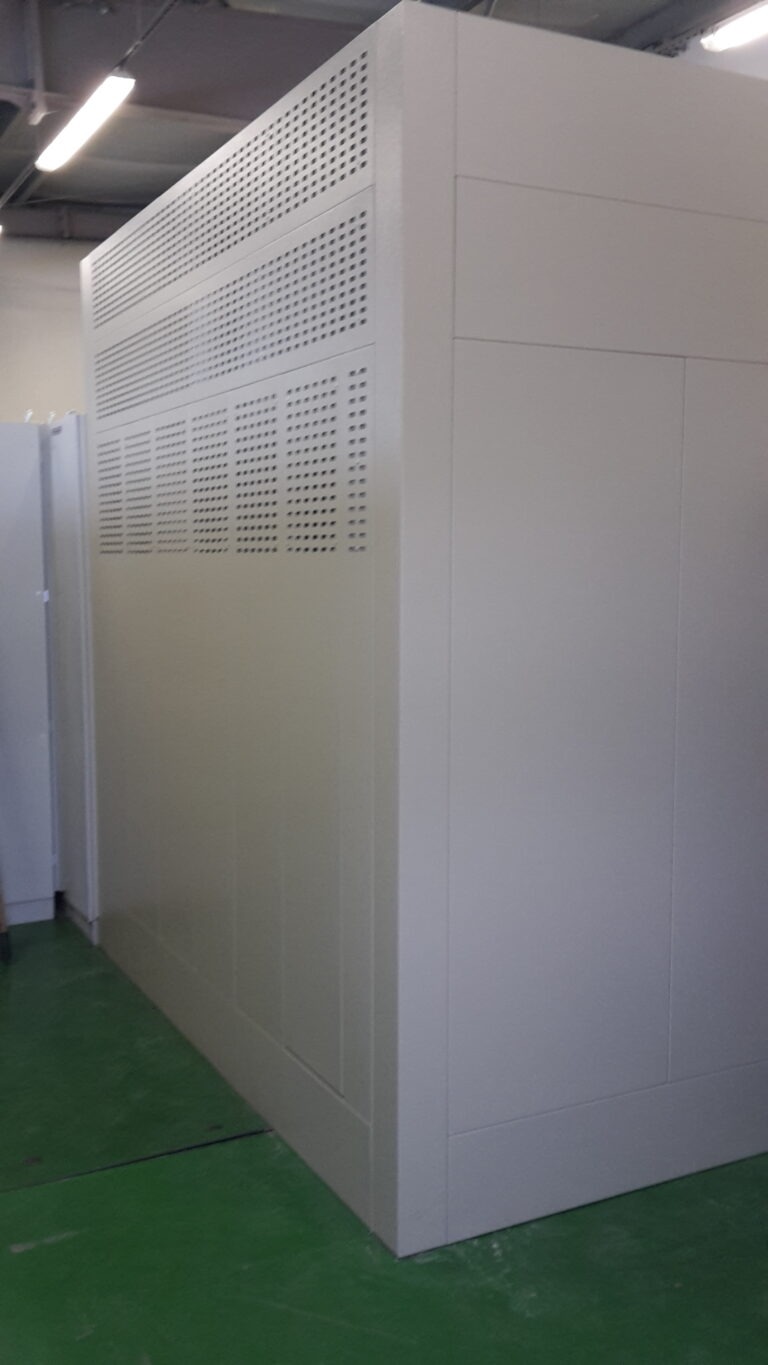

  • LEF 2500kVA, krytí IP31

    Suchý distribuční transformátor LEF 2500kVA, 22/0,4kV, krytí IP31

Aktuální informace

Aktuálně vyrábíme:

5 kusů LEF 1250kVA, 6/0,4kV, Dyn1, IP00, ECO2. Dodání prosinec 2021

2 kusy LEF 1000kVA, 22/0,6kV, Dyn1, IP00, ECO2. Dodání únor 2022

1 kus LEF 1250kVA, 22/0,4kV, Dyn1, IP00, ECO2. Dodání únor 2022

2 kusy LEF 1600kVA, 22/0,4kV, Dyn1, IP00, ECO2. Dodání únor 2022
